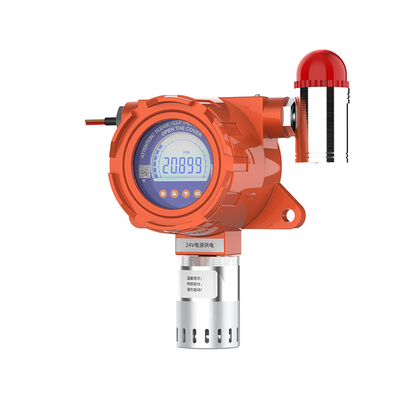

固定式ガス検知器仕様
機能特性
パフォーマンス
検知ガス：可燃性ガス、有毒ガス、VOC
検出原理：接触燃焼式、電気化学式、軽イオン式、熱伝導式、赤外線NDIR式
精度: ±3% FS
重複: ±2%
応答時間: T90 < 30S (可燃性ガス)
電気的特性
電源：DC24V（通常使用電圧範囲：DC10～30V）
消費電力: < 1.5W (有毒ガス)、< 2.5W (可燃性ガス)
出力信号: 3 線式 4 ～ 20mA または 4 線式 RS485、または両方の同時出力、2 つのパッシブリレー (24VDC 2A)
構造的特徴
主な材質：アルミニウム合金
重量：約1.6kg
サイズ: 185*137.2*90.7 ミリメートル (長さ*幅*高さ)
設置方法：壁掛け、水平パイプ、垂直パイプ
電気サービス環境
保護等級: IP66
温度範囲：-20℃～50℃（有毒ガス）
-40℃～70℃(可燃性ガス)
湿度範囲：10～95%RH（結露なきこと）
圧力範囲：86～106kPa
認証
実行規格:GB15322.1-2003、GB3836.1-2010、GB3836.2-2010、GB3836.4-2010、GB12358-2006
商品のサイズ
画面
取付金具図
設置パターン図
チャート
試運転および校正チャート
内部配線図
電気接続図
選定したケーブルの断面積と24V電源の伝送距離は下表のとおりです。
|
ケーブルコア断面積(mm2) |
1.00 |
1.50 |
2.50 |
|
抵抗 (オーム/km 銅線) |
18.1 |
12.1 |
7.4 |
|
最大ケーブル距離 (m) |
2000年 |
3000 |
4000 |
|
1000 |
1500 |
2000年 |
標準付属品
|
名前 |
ノート |
|
リモコン |
黒 |
|
ダストカバー |
拡散キャリブレーション機能付き |
|
取付けブラケット |
SGCC |
|
フープ |
取付金具付き |
オプション
|
名前 |
ノート |
|
フローフード |
循環式 |
|
ガス室延長溶接カバー |
304ステンレス鋼 |
|
音と光のアラーム |
オプションの G1/2、G3/4 スレッド インターフェイス |
測定可能な可燃性ガス一覧（マークのないガス、テストレンジについては弊社営業担当までお問い合わせください）
|
いいえ。 |
名前 |
分子式 |
相対密度 |
燃焼限界(V%) |
|
|
下限 |
上限 |
||||
|
1 |
メタン |
CH4 |
0.55 |
5 |
15 |
|
2 |
トルエン |
C6H5CH3 |
3.2 |
1.2 |
7.1 |
|
3 |
メタノール |
CH3OH |
1.11 |
6.7 |
36 |
|
4 |
ギ酸メチル |
HCOOCH3 |
2.07 |
5 |
23 |
|
5 |
ギ酸エチル |
HCOOCH2CH3 |
2.65 |
2.8 |
16 |
|
6 |
メチルエーテル |
CH3OCH2CH3 |
2.1 |
2 |
10.1 |
|
7 |
エタン |
CH3CH3 |
1.04 |
3 |
15.5 |
|
8 |
アセチレン |
CH≡CH |
0.9 |
2.5 |
100 |
|
9 |
エタノール |
CH3CH2OH |
1.59 |
3.3 |
19 |
|
10 |
エチルベンゼン |
CH3CH2C6H5 |
3.66 |
1 |
6.7 |
|
11 |
エチレン |
CH2=CH2 |
0.97 |
2.7 |
36 |
|
12 |
酢酸メチル |
CH3COOCH3 |
2.56 |
3.1 |
16 |
|
13 |
酢酸エチル |
CH3COOCH2CH3 |
3.04 |
2.2 |
11 |
|
14 |
酢酸n-ブチル |
CH3COOCH2(CH2)2CH3 |
4.01 |
1.7 |
7.3 |
|
15 |
プロパン |
CH3CH2CH3 |
1.56 |
2.1 |
9.5 |
|
16 |
プロピルアルコール |
CH3CH2CH2OH |
2.07 |
2.1 |
13.5 |
|
17 |
プロピレン |
CH2=CHCH3 |
1.5 |
2 |
11.1 |
|
18 |
アセトン |
(CH3)2CO |
2 |
2.6 |
12.8 |
|
19 |
ブタン |
C4H10 |
2.05 |
1.9 |
8.5 |
|
20 |
ペンタン |
C5H12 |
2.48 |
1.4 |
7.8 |
|
21 |
ヘキサン |
CH3(CH2)4CH3 |
2.97 |
1.1 |
7.5 |
|
22 |
ヘプタン |
C7H16 |
3.46 |
1.1 |
6.7 |
|
23 |
オクタン価 |
CH3(CH2)3CH3 |
3.93 |
1 |
6.5 |
|
24 |
ノナン |
CH3(CH2)7CH3 |
4.43 |
0.7 |
5.6 |
|
25 |
一酸化炭素 |
CO |
0.97 |
10.9 |
74 |
|
26 |
アンモニア |
NH3 |
0.59 |
15 |
33.6 |
|
27 |
水素 |
H2 |
0.07 |
4 |
75 |
|
28 |
ベンゼン |
C6H6 |
2.7 |
1.3 |
7.1 |
|
29 |
イソブタン |
(CH3)2CHCH3 |
2 |
1.8 |
8.4 |
|
30 |
イソプロピルアルコール |
(CH3)2CHOH |
2.07 |
2 |
12 |
|
31 |
1-ブタノール |
CH3(CH2)2CH2OH |
2.55 |
1.4 |
11.2 |
|
32 |
シクロヘキサン |
CH2(CH2)4CH2 |
2.9 |
1.3 |
8 |
|
33 |
シクロペンタン |
CH2(CH2)3CH2 |
2.4 |
1.4 |
- |
|
34 |
エポキシプロパン |
CH3CHCH2O |
2 |
2.8 |
37 |
|
35 |
エポキシエタン |
CH2CH2O |
1.52 |
3.6 |
100 |
|
36 |
ジエチルエーテル |
(CH3CH5)2O |
2.55 |
1.9 |
36 |
|
37 |
ジメチルエーテル |
(CH3)2O |
1.59 |
3.4 |
27 |
|
38 |
キシレン |
C6H4(CH3)2 |
3.66 |
1 |
7 |
検出可能な有毒ガス一覧（マークのないガスや試験範囲については弊社営業担当までお問い合わせください）
|
いいえ。 |
名前 |
分子式 |
範囲 |
応答時間 T90 (秒) |
|
1 |
ヒ化水素 |
アッシュ3 |
0～5ppm |
<90 |
|
2 |
アセチレン |
C2H2 |
0-10/100ppm |
<90 |
|
3 |
エチレン |
C2H4 |
0-10/100ppm |
<80 |
|
4 |
ホルムアルデヒド |
CH2O |
0-10/50ppm |
<80 |
|
5 |
メタンチオール |
CH3SH |
0～10ppm |
<90 |
|
6 |
塩素 |
CL2 |
0-10/50/200ppm |
<90 |
|
7 |
二酸化塩素 |
CLO2 |
0～1/50ppm |
<90 |
|
8 |
一酸化炭素 |
CO |
0-100/500/1000ppm |
<30 |
|
9 |
エポキシエタン |
江藤 |
0-10/100/500ppm |
<120 |
|
10 |
水素 |
H2 |
0-1000/40000ppm |
<60 |
|
11 |
過酸化水素 |
H2O2 |
0-100/500ppm |
<60 |
|
12 |
硫化水素 |
H2S |
0-100/1000ppm |
<60 |
|
13 |
塩化水素 |
HCL |
0-50/200ppm |
<80 |
|
14 |
シアン化水素 |
HCN |
0～50ppm |
<30 |
|
15 |
フッ化水素 |
HF |
0-10/100ppm |
<90 |
|
16 |
アンモニア |
NH3 |
0-20/100/1000ppm |
<90 |
|
17 |
一酸化窒素 |
いいえ |
0-250/2000ppm |
<60 |
|
18 |
二酸化窒素 |
NO2 |
0～20/2000ppm |
<60 |
|
19 |
空気 |
O2 |
0-30%ボリューム/100%ボリューム |
<25 |
|
20 |
オゾン |
O3 |
0～1/10/100ppm |
<90 |
|
21 |
ホスフィン |
PH3 |
0～20/1000ppm |
<30 |
|
22 |
シラン |
SIH4 |
0-50/200ppm |
<60 |
|
23 |
二酸化硫黄 |
SO2 |
0～20/2000ppm |
<40 |
|
24 |
テトラヒドロチオフェン |
THT |
0-50mg/m3 |
<60 |
|
25 |
ヘリウム |
彼 |
0-2000ppm/0-100%VOL |
<25 |
|
26 |
二酸化炭素 |
CO2 |
5000ppm/0-20%VOL |
<40 |
|
27 |
六フッ化硫黄 |
SF6 |
0-1000ppm/0-100%VOL |
<50 |
測定可能なVOCガス一覧（マークのないガスや測定範囲については弊社営業担当までお問い合わせください）
|
いいえ。 |
名前 |
分子式 |
範囲(ppm) |
応答時間 T90 (秒) |
|
1 |
ベンゼン |
C6H6 |
0-20/50/100 |
<20 |
|
2 |
トルエン |
C7H8 |
0-20/50/100 |
<20 |
|
3 |
エチルベンゼン |
C8H10 |
0-50/100 |
<20 |
|
4 |
シクロヘキサノン |
C6H10 |
0-100/200 |
<20 |
|
5 |
メチルアミン |
CH5N |
0-100/200/400 |
<20 |
|
6 |
アニリン |
C6H7 |
0-50/100 |
<20 |
|
7 |
キシレン |
C8H10 |
0-20/50/100 |
<20 |
|
8 |
酢酸エチル |
C4H8O2 |
0～500/1000 |
<20 |
|
9 |
メタンチオール |
CH4S |
0～200 |
<20 |
|
10 |
フェノール |
C6H6O |
0-200/500 |
<20 |
